1. Werkingsprincipe:

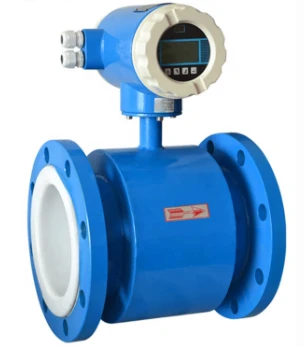

Elektromagnetische flowmeterzender is een flowmeter die het principe van elektromagnetische inductie gebruikt om de stroom geleidende vloeistof in pijpleidingen nauwkeurig te meten en te bewaken. Het bestaat uit een sensor bestaande uit twee elektromagneten die een magnetisch veld opwekken loodrecht op de stromingsrichting, en een geleidende vloeistof die er doorheen stroomt.
Wanneer de vloeistof door het magnetische veld stroomt, worden de magnetische veldlijnen doorgesneden en wordt een spanning gegenereerd die evenredig is aan de vloeistofstroomsnelheid. De sensor zet deze spanning vervolgens om in een signaal dat naar de converter wordt gestuurd.
Een op de sensor aangesloten zender versterkt het signaal en zet het om in een lineaire output die evenredig is met de stroomsnelheid.
Dit type debietmeter is zeer nauwkeurig en betrouwbaar, en is geschikt voor een verscheidenheid aan vloeistoffen, waaronder zuren, logen en slurries, rioolwater en afvalwater. Het wordt ook niet beïnvloed door veranderingen in vloeistofdichtheid, viscositeit en temperatuur.
Over het geheel genomen is deze flowmeter het instrument bij uitstek voor alle industrieën die nauwkeurige vloeistofstroommeting en -bewaking vereisen. Het speelt een zeer belangrijke rol bij het garanderen van effectieve procescontrole, het voorkomen van lekken en het verminderen van afval.
Magnetische flowmeters zijn ideaal voor het meten van de stroom van geleidende vloeistoffen zoals: water, dranken, bier, melk, zuren, logen, rioolwater, pulpslurries en elektrolyten. De meter is nauwkeuriger dan andere flowmeters en produceert een signaal onafhankelijk van druk, dichtheid, viscositeit en temperatuur. De unit is bovendien eenvoudig te installeren, te bedienen en te onderhouden en levert jarenlang betrouwbare en nauwkeurige flowmetingen.
|
|
| Werkingsprincipe van elektromagnetische flowsensor |
2. Belangrijkste technologische prestaties:
*Nominale diameter (mm)
6,10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700,800,900,1000,1200,1400,1600,1800,2000,2200,2400,2600,2800,3000
* Nauwkeurigheid
±0.2%,±0.5%
*Meetbereik (snelheid)
0.01 m/s至15m/s
*Geleidbaarheid van gemeten medium
Meer dan 20μs/cm
*Nominale druk (Mpa)
Nominale druk van sensoren(Dit is standaarddruk, kan worden verlengd, neem contact op met onze verkoopvertegenwoordiger)
|
Nominale diameter (mm) |
10-50 |
65-300 |
350-1000 |
1200-3000 |
|
Nominale druk (MPa) |
4.0 |
1.6 |
1.0 |
0.6 |
3. De voeringselectietabel is als volgt:
|
Voering |
Belangrijkste prestaties |
|
Rubber |
Goede elasticiteit en slijtvastheid; maar niet bestand tegen corrosieve vloeistoffen zoals zuren en logen |
|
PTFE |
De chemische eigenschappen van polytetrafluorethyleen (PTFE) zijn de meest stabiele van alle kunststoffen en zijn bestand tegen kokend zoutzuur, zwavelzuur, koningswater, geconcentreerde alkaliën en diverse organische oplossingen; Voedselkwaliteit: bij het meten van voedselvloeistoffen is de PTFE-voering de eerste keuze; |
|
PFA |
De chemische eigenschappen zijn vergelijkbaar met PTFE, met goede weerstand tegen negatieve druk en geschikt voor levensmiddelen; de gebruikskosten zijn hoger dan die van PTFE; |
4. De selectietabel voor de elektroden is als volgt:
|
Elektroden materiaal |
Belangrijkste prestaties en toepassing |
|
SS316L |
Gebruikt voor industrieel water, huishoudelijk water, riolering, afvalwater, pulp, modder, enz., niet corrosiebestendig; geschikt voor aardolie-, chemische, metallurgie- en andere industrieën, evenals gemeentelijke en milieubeschermingsgebieden; irrigatiewater van landbouwgrond, |
|
HB |
Met goede corrosiebestendigheid tegen alle concentraties zoutzuur onder het kookpunt; verzet me ook tegen zwavelzuur, fosforzuur, fluorwaterstofzuur, organisch zuur en ander niet-oxiderend zuur, alkali en zoutzuur enz. |
|
H.C |
Het heeft een sterke zuurcorrosieweerstand en weerstand tegen niet-oxiderende zuren, zoals mengsels van salpeterzuur, chroomzuur en zwavelzuur; antioxidantzouten, zoals hypochlorietoplossing, zeewater en andere oxidatiemiddelen. |
|
Titanium |
Bestand tegen zeewater, verschillende chloriden, hypochlorieten, oxiderende zuren (inclusief nitrosonzuur), organische zuren, alkaliën, enz.; |
|
Tantaal |
Goede corrosiebestendige eigenschap, vergelijkbaar met glas; het kan bijna alle chemische media weerstaan (inclusief kokend zoutzuur, salpeterzuur en zwavelzuur onder 175 ° C), maar niet fluorwaterstofzuur, sterk zwavelzuur en alkali. |
|
Roestvrij staal bekleed met wolfraamcarbide |
Het heeft een sterke slijtvastheid en wordt meestal gebruikt in vloeistoffen die sediment of zelfs kleine vaste deeltjes bevatten, maar is niet bestand tegen corrosie. |
5. Interne structuur van de sensor:
De sensor van de magnetische flowmeterzender bestaat hoofdzakelijk uit een meetbuis, een excitatiesysteem, een elektrode, een behuizing en een aansluitdoos.
Meetbuis: De meetbuis bevindt zich in het midden van de sensor en de vloeistof stroomt er doorheen. Het wordt gelast door zuurbestendige roestvrijstalen buizen en flenzen, met een isolerende voering aan de binnenkant.
Excitatiesysteem: Hoofdzakelijk samengesteld uit excitatiespoel en magnetisch juk, dat een werkend magnetisch veld genereert.
Elektrode: Er wordt een stroomsignaal gegenereerd nadat de elektrode in contact komt met het te meten medium. Het is dus belangrijk om een geschikt elektrodemateriaal te selecteren. De keuze van de elektrode wordt bepaald op basis van de prestatie van het te meten medium.
Shell: speelt de rol van ondersteuning, bescherming en afdichting. Klemmenkast: Het interne klemmenblok bevindt zich bovenop de sensor en verbindt de sensor met de converter. Beschermingsniveaus kunnen worden onderverdeeld in: IP65, IP67, IP68
6. Interne spoel:
Henan Junyuan Automation Equipment Co., Ltd. gebruikt alle koperdraden in het meterlichaam, zodat de meter stabieler werkt en een hoge nauwkeurigheid en een lange levensduur kan garanderen, zelfs na langdurig gebruik. De spoel is zoals hieronder weergegeven:
|
|
|
7.Onze producten:
⑴Volgens materiaal: koolstofstaal, SS304, SS316
⑵Verbindingsmethoden: klem, draad, flens
⑶Volgens type: geïntegreerd type, gesplitst type, plug-in type
|
|
|
|
|
|
|
|
|
8. Installatieschema ter plaatse:
9. Kalibratie van de flowmeter:
Al onze flowmeters ondergaan een {{0}}-puntkalibratie voordat ze de fabriek verlaten om een nauwkeurigheid van 0,5% te garanderen, die een maximum van 0,2% kan bereiken, en een fabriekskwalificatiepercentage van 100% .
10. Veelgestelde vragen:
1.Q: Kunnen wij een agent zijn voor uw flowmeterproducten?
A: Natuurlijk, maar we moeten weten uit welk land u komt? Welke stad, als we geen agent in uw land of stad hebben, kunt u onze agent worden.
2.Q: Zijn uw producten zeer nauwkeurig? Is de nauwkeurigheid 0,2%?
EEN: Ja. De nauwkeurigheid van onze producten kan oplopen tot {{0}},2%, en de normale nauwkeurigheid is 0,5%. Als de nauwkeurigheid 0,2% is, moet de buisdiameter kleiner zijn dan DN300,
3.V: Kan ik monsters krijgen? Wat is uw MOQ in stuks?
A: Ja, onze MOQ is 1 STUKS.
4.V: Welke betaalmethoden ondersteunt u?
A: Wij ondersteunen: TT-betaling, online creditcardbetaling, Western Union-betaling, grensoverschrijdende RMB-betaling, LC-betaling.
5. Vraag: Hoe lang is uw levertijd?
A: Onze geschatte productietijd voor 50PCS is 4 werkdagen. Als er meer zijn, neem dan contact op met onze verkoopagent. Zij geeft u de specifieke productietijd door. Wij werken al vele jaren samen met internationale expediteurs. Bepaal de verzendmethode en verzendtijd op basis van uw aankoophoeveelheid.
Als u meer vragen heeft, neem dan contact met ons op. Alle collega's van Henan Junyuan Automation Equipment Co., Ltd. verwelkomen uw vragen! ! !
