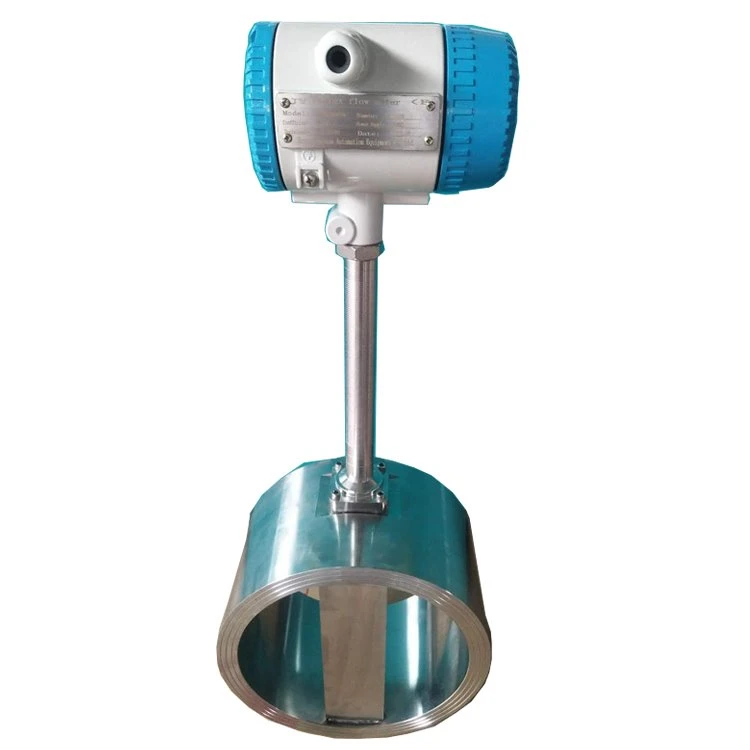

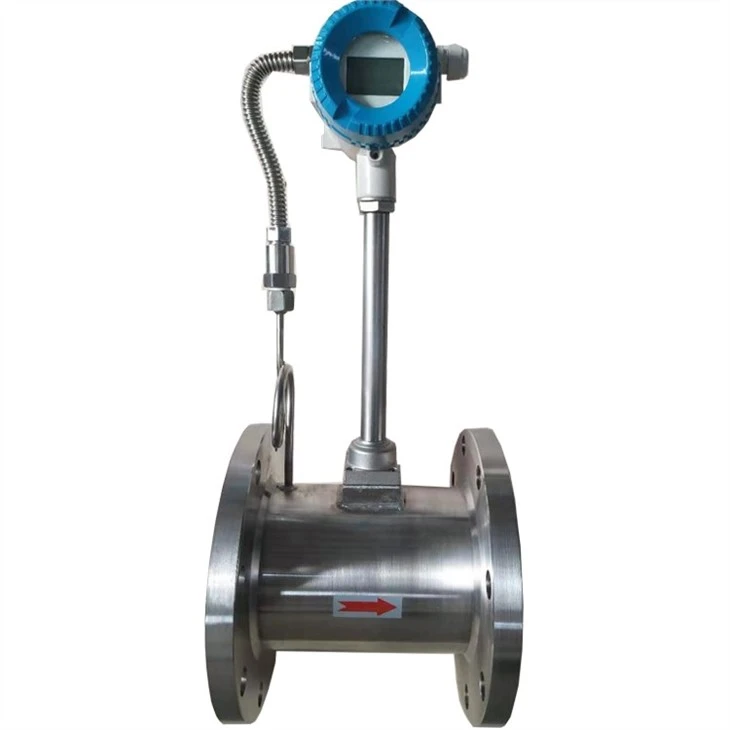

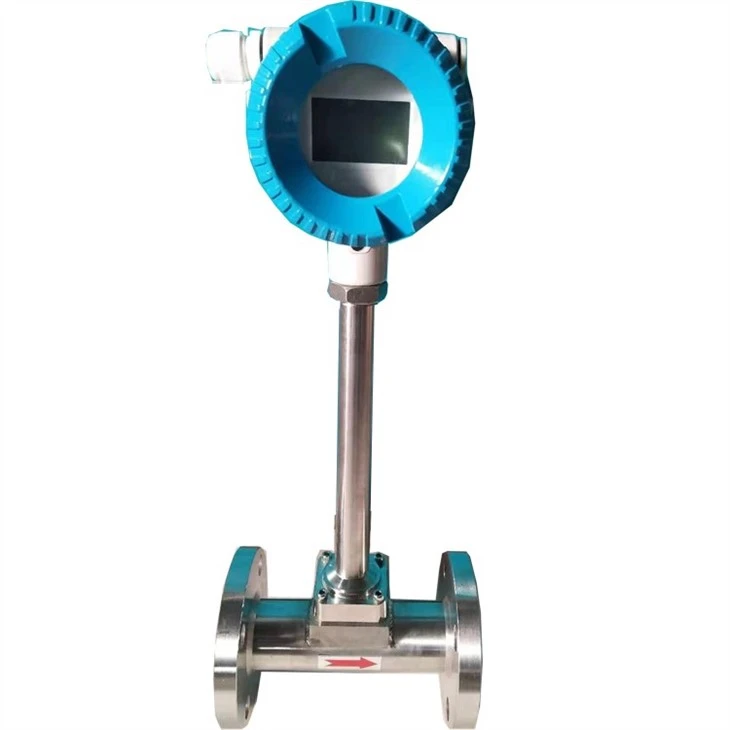

Vortex gasstroommeter

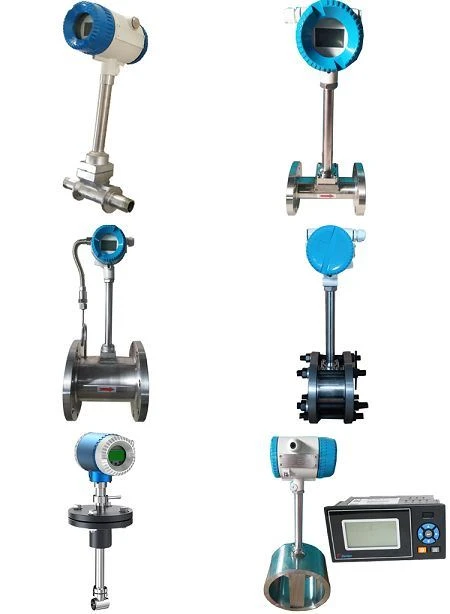

Typen wervelstroommeters

Stroombereik:

Flowmeter stroombereik:
(1) Het stroombereik dat overeenkomt met de stroommeter van elke specificatie bij het meten van vloeistof en normaal gas;

Opmerking: Het gasdebiet in de tabel is het volumedebiet onder werkomstandigheden. (2) De stroomsnelheid van het bovenstaande vloeibare en gewone gas is een volumestroomsnelheid en de dichtheid van de vloeistof of het gas is bekend als de massastroomsnelheid wordt gemeten. Berekend met de formule Qm=Qv*P:
Qm: Massastroom van de te meten vloeistof （Kg/h）
Qv: Volumestroom van de te meten vloeistof （m3/h）
P: Dichtheid van de te meten vloeistof （kg/m3）

(3) Stoom wordt over het algemeen gemeten voor zijn massastroom. Voorwaarde is dat de druk en temperatuur van de stoom bekend moeten zijn om de dichtheid van de stoom te kennen. Daarom wordt de massastroomsnelheid van de stoom geschat door de volumestroom met behulp van de bovenstaande formule.

Product selectie:
1. Voordat u het type selecteert, moet u eerst het type en de stroomwaarde van het gemeten medium bepalen (wat een geschatte waarde kan zijn) en vervolgens de wervelstroommeter selecteren volgens het stroombereik dat overeenkomt met de wervelstroommeter bij het meten van verschillende media. specificatie.
2. Het debiet van het gemeten medium in de leiding moet binnen het debietbereik van de debietmeter liggen. Anders kan het niet worden gebruikt. Het beste is 1/2 ~ 2/3 van het stroombereik van de stroommeter。
3. Als de werkelijke leidingdiameter groter of kleiner is dan de geselecteerde diameter van de debietmeter, moet de diameter van de krimpleiding of de expansieleiding worden gebruikt om een ​​correct gebruik van de debietmeter te garanderen.
4. Afhankelijk van het gebruik van de vortex-flowmeter, selecteert u de vortex-signaaluitgangsmodus:

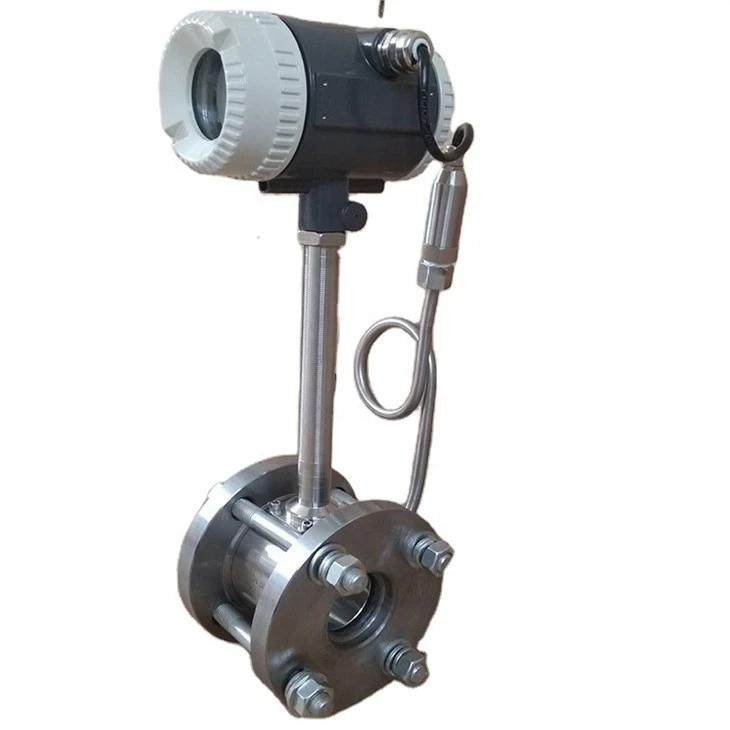

(1) Wanneer het gemeten medium een ​​samendrukbare vloeistof is en de temperatuur en druk van het veldmedium sterk veranderen, wordt het aanbevolen om een ​​vortexsensor te gebruiken met een pulssignaal op afstand en een stroomtotalisator met temperatuur- en drukcompensatie. Druktransmitter, temperatuurtransmitter of Pt100 moeten apart worden aangeschaft.
(2) De flowmeter is geïnstalleerd in een goed uitgeruste ruimte zonder signaaloverdracht op afstand. Het hoeft alleen de stroomwaarde ter plaatse te lezen, en de installatiepositie van de stroommeter is handig voor bediening en het lezen van gegevens. Het wordt aanbevolen dat de gebruiker ter plaatse directe uitlezing op batterijen selecteert. Vortex
debietmeter. Als de flowmeter echter buiten wordt geïnstalleerd en aan de atmosfeer wordt blootgesteld, wordt de batterijgevoede vortexflowmeter met directe aflezing over het algemeen niet geselecteerd.

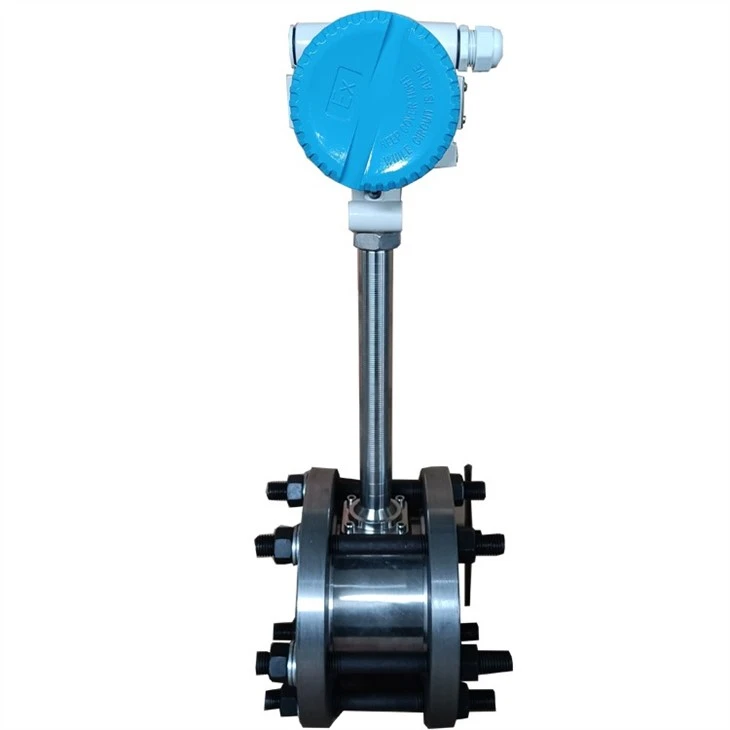

(3) Wanneer de installatieomgeving van de debietmeter slecht is of de installatielocatie niet geschikt is om de debietwaarde of gecentraliseerd beheer ter plaatse te lezen, wordt aanbevolen om de sensor te gebruiken die het pulssignaal afgeeft en de stroomtotalisator te configureren, of met een standaardstroom van 4~20mA. Uitgang vortex zender:
(4) Wanneer het nodig is om de stroom ter plaatse te observeren en tegelijkertijd het signaal te verzenden, wordt aanbevolen om de vortexzender met directe uitgang en 4 ~ 20mA-uitgang tegelijkertijd te gebruiken
(5) Als het niet nodig is om ter plaatse te lezen, wordt alleen het standaardsignaal ver weg verzonden. Het wordt aanbevolen om de vortex-zender te gebruiken met een standaardstroomuitgang van 4 ~ 20 mA.
5, afhankelijk van de temperatuur van het gemeten medium, selecteer een hoge temperatuur of lage temperatuur vortex flowmeter. Het type hoge temperatuur van 250 ° C - 350 ° C is over het algemeen uitgerust met een koellichaam.
6. Explosieveilige type vortex flowmeter wordt gebruikt voor explosieveilige plaatsen.
