1. Werkingsprincipe:

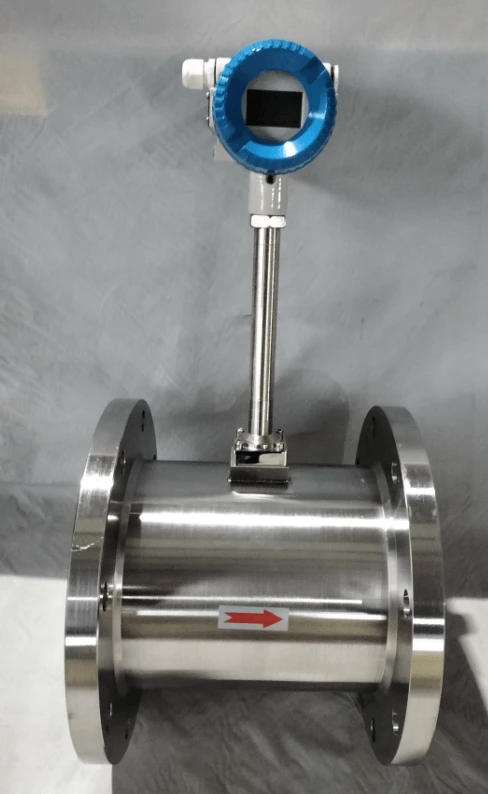

De vortex-flowmeter is een volumestroommeter die de volumestroom van gas, stoom of vloeistof, de volumestroom of massastroom van standaardomstandigheden meet, en wordt geproduceerd volgens het Karman-vortexstraatprincipe. Het wordt voornamelijk gebruikt voor stroommeting van industriële pijpleidingmediavloeistoffen, zoals gas, vloeistof, stoom en andere media.
Het wordt gekenmerkt door een klein drukverlies, een groot meetbereik en een hoge nauwkeurigheid. Het wordt vrijwel niet beïnvloed door parameters zoals vloeistofdichtheid, druk, temperatuur en viscositeit bij het meten van de volumestroom onder werkomstandigheden. Er zijn geen bewegende mechanische onderdelen, wat resulteert in een hoge betrouwbaarheid en weinig onderhoud. Instrumentparameters kunnen lange tijd stabiel zijn. De vortex-flowmeter maakt gebruik van een piëzo-elektrische stresssensor, die een hoge betrouwbaarheid heeft en kan werken in het werktemperatuurbereik van -20 graad -+250 graad. Het kan worden uitgebreid tot +350 graad . Het heeft een analoog standaardsignaal en een digitale pulssignaaluitgang. Het is gemakkelijk te gebruiken met digitale systemen zoals computers. Het is een relatief geavanceerd en ideaal meetinstrument.
|
|
|
|
|
|
2. Toepassingen:
*De debietmeter wordt veel gebruikt in verschillende industrieën voor het meten van de vloeistofstroom. Het werkingsprincipe is dat er een werveling ontstaat wanneer de vloeistof over obstakels in het stromingstraject stroomt. De frequentie van deze wervels is recht evenredig met de vloeistofstroomsnelheid.
*De meter wordt vaak gebruikt in de warmtetoevoer- en gasindustrie om de stroom van verschillende vloeistoffen te meten, zoals oververhitte stoom, verzadigde stoom, aardgas en andere industriële vloeistoffen. Het meten van stoom maakt gebruik van temperatuur- en drukcompensatie, die massa-eenheden kan weergeven (zoals: KG/H, ton/H), en tegelijkertijd ook de temperatuur en druk van warm medium kan weergeven. Wordt ook gebruikt in chemische fabrieken, de voedingsmiddelen- en drankenindustrie, de farmaceutische industrie, water- en afvalwaterzuiveringsinstallaties en HVAC-toepassingen.
*Bovendien worden debietmeters van het vortex-type gebruikt in HVAC-systemen om de lucht-, gas- en vloeistoffenstroom in verwarmings-, koel- en ventilatiesystemen te meten. Bovendien gebruiken water- en afvalwaterzuiveringsinstallaties vortexstroommeters om de stroom van water, afvalwater en andere vloeistoffen te meten.
Hoge nauwkeurigheid en betrouwbaarheid bieden een kosteneffectieve meetoplossing voor veel vloeistofstroomtoepassingen.
3. Technische indicatoren:
Meetmedium: gas, vloeistof, stoom
Aansluitmethode: flenskaartaansluiting, flensaansluiting, schroefdraadaansluiting, klemaansluiting.
Kaliberspecificatie: pijpleidingtype (DN15-DN400), insteektype: (DN200-DN1500)
Normaal meetsnelheidsbereik: Reynoldsgetal 1,5×104-4×106; gas 5-50m/s; vloeistof 0.5-7m/s.
Meetnauwkeurigheid: ±1,0%,
Gemeten mediumtemperatuur: normale temperatuur (-25 graden ~ 250 graden), hoge temperatuur (-25 graden ~ 350 graden)
Uitgangssignaal: pulsuitgang, 4~20Ma-uitgang, RS485-uitgang, HART.
Omgevingstemperatuur instrument: temperatuur (-25 graad ~ +65 graad), vochtigheid (5 ~ 90% RH50 graad)
Sensormateriaal: SS304, SS316
Voeding: DC24VDC/12VDC, lithiumbatterij 3,6V, bij gebruik van pulsvortex + stroomtotalisator kan de voeding 220VAC of 24VDC zijn
Explosieveilige kwaliteit: intrinsiek veilig iaIIbT3-T6, beschermingsgraad IP65.
4. Flowmeter stroombereik:
(1) Tabel met meetbereiken voor vloeistof- en gewone gasstromen:
|
Pijp diameter |
Vloeistofstroombereik (m³/h) |
Normaal gasstroombereik (m³/h) |
||
|
Qmin |
Qmax |
Qmin |
Qmax |
|
|
DN15 (1/2") |
0.3 |
3 |
3 |
30 |
|
DN20 (3/4") |
0.6 |
6 |
6 |
60 |
|
DN25 (1") |
1.0 |
12 |
10 |
120 |
|
DN32(1,2") |
1.2 |
15 |
12 |
180 |
|
DN40 (1,5") |
1.5 |
31 |
15 |
275 |
|
DN50 (2") |
2.2 |
49 |
25 |
458 |
|
DN65 (2,5") |
3.6 |
84 |
40 |
730 |
|
DN80 (3") |
5.5 |
127 |
55 |
1008 |
|
DN100 (4") |
8.5 |
198 |
85 |
1550 |
|
DN125 (5") |
13.3 |
309 |
140 |
2566 |
|
DN150 (6 ") |
19.1 |
445 |
190 |
3483 |
|
DN200 (8") |
34 |
790 |
340 |
6230 |
|
DN250 (10") |
70 |
900 |
700 |
9000 |
|
DN300 (12") |
130 |
2100 |
1200 |
21000 |
|
DN350 (14") |
180 |
2500 |
1500 |
25000 |
|
DN400 (16") |
230 |
3400 |
2000 |
34000 |
Opmerking: Het gasdebiet in de tabel is het volumedebiet onder werkomstandigheden.
(2) Tabel met het bereik van de verzadigde stoomstroom:
5. Bekijk de workshop lichaamsproductie:
|
|
|
| Workshop voor verwerking van Vortex-flowmetersensoren | |
6. Installatieplaats:
7.Veelgestelde vragen:
(1) Vraag: Ondersteunt de flowmeter maatwerk?
EEN: Ja! Wij ondersteunen het model, de specificatie, de uiterlijkgrootte, de precisie, enz., en we zullen het product volledig voor u aanpassen aan uw behoeften.
(2). Vraag: Ondersteunt u de monsterbestelling? Hoeveel stuks is de MOQ?
EEN: Ja. Ik steun de voorbeeldbestelling, onze MOQ is 1PCS.
(3). Vraag: Hoe lang is de doorlooptijd voor 50PCS?
A: Onze productietijd voor 50 stuks wordt geschat op 7 werkdagen, en de transporttijd is afhankelijk van uw noodvraag naar de goederen. U kunt kiezen voor verzending door de lucht, over zee of per spoor, en wij berekenen de transporttijd voor u.
(4). Vraag: Wat is de betaalmethode?
A: Wij ondersteunen: TT-betaling, online creditcardbetaling, Western Union-betaling, RMB-betaling, LC-betaling.
Als u meer vragen heeft, neem dan contact met ons op! Al onze collega's zijn altijd blij met uw vragen en wij zullen al uw vragen zo volledig mogelijk beantwoorden.
